Zylinder

Produkte

  • Kurzhubzylinder mit innerer Endlagendämpfung
  • unempfindlich gegen Schmutz und Emulsion
  • beliebige Kombination der Zylinderköpfe

B- blinder Deckel mit Endlagendämpfung
N- Zylinderkopf für durchgehende Kolbenstange, feste Endlagendämpfung, ohne Hubverstellung
M- Zylinderkopf für durchgehende Kolbenstange, stufenlose Hubverstellung durch klemmbare Anschläge auf der Kolbenstange, Endlagendämpfung in jeder Hublage
V- Zylinderkopf M mit Verdrehsicherung, auch als vereinfachte Lineareinheit einsetzbar

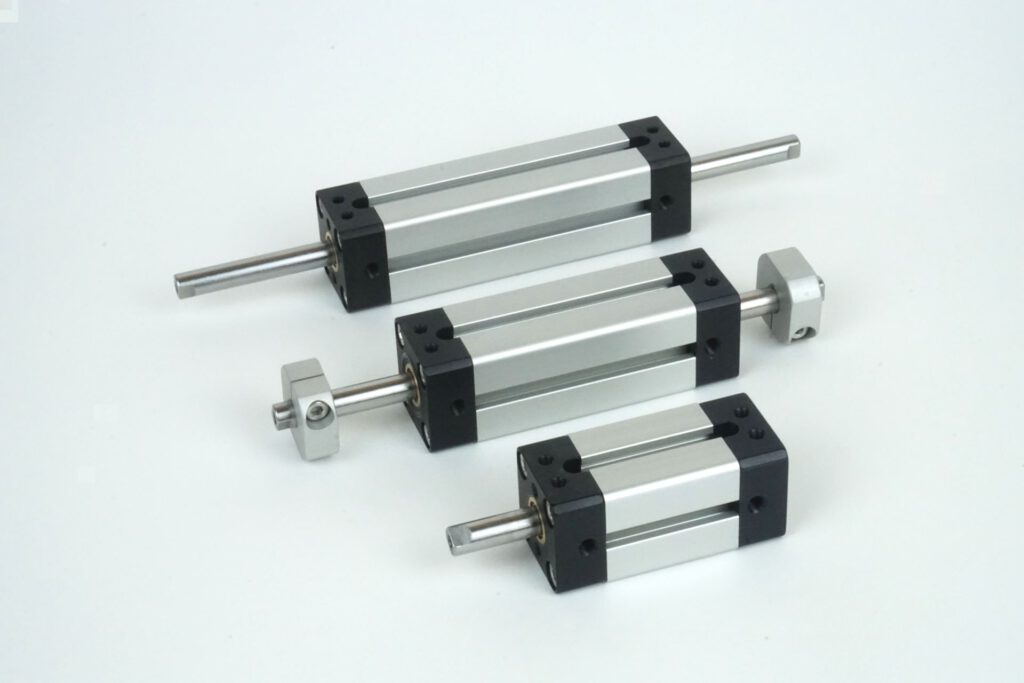

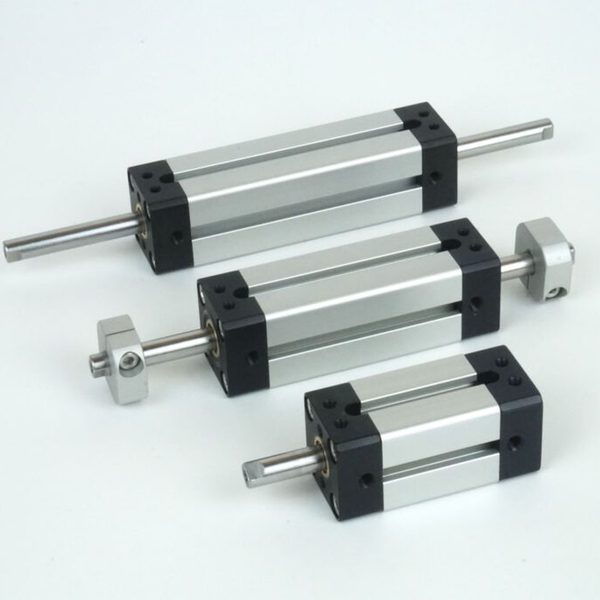

Zylinder Z16

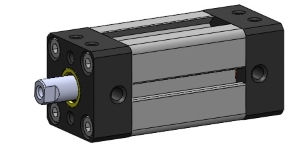

Zylinder Z16, CAD-Darstellung

Antriebskraft:

  • 100 N bei 5 bar

Pneumatischer Anschluss:

  • M 5

Zylinder Z25

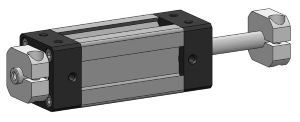

Zylinder Z25, CAD-Darstellung

Antriebskraft:

  • 200 N bei 5 bar

Pneumatischer Anschluss:

  • M 5
