Hintergrundbeleuchtung

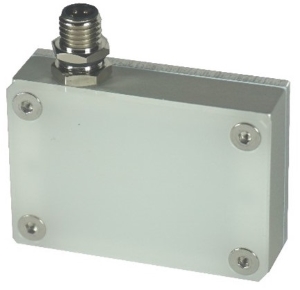

Weißlicht Hintergrundbeleuchtung in drei Größen
- Diffuse Hintergrundbeleuchtung für Vision-Sensoren und Kameras
- Lichtstarke SMD-LEDs erzeugen ein intensives Licht
- Hinter dem zu prüfenden Objekt angeordnet, wird von der Kamera eine scharfkantige Silhouette erkannt
- Geeignet für Umrisskontrolle, Positionsprüfung und Messfunktion diverser Bauteile
- Platine aus Aluminium für verbesserte Wärmeableitung

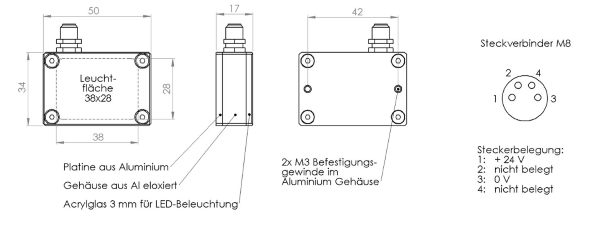

- Elektrischer Anschluss: Steckverbinder M8, 4-polig
Elektrische Daten:
| Type | 2-HBSMD-38×28 | 2-HBSMD-76×38 | 2-HBSMD-76×76 |
|---|---|---|---|
| Leuchtfläche | 38×28 | 76×38 | 76×76 |
| Betriebsspannung | 24 V DC | 24 V DC | 24 V DC |
| Stromaufnahme im Dauerbetrieb | 60 mA | 145 mA | 340 mA |
| Lichtfarbe | ähnlich Tageslicht | ||
| Lichtstärke | 580 mcd | ||
| Erwärmung nach 1 h Dauerbetrieb | ca. 5 K | ca. 10 K | ca. 20 K |
| Anzahl LED (SMD) | 21 | 42 | 96 |
