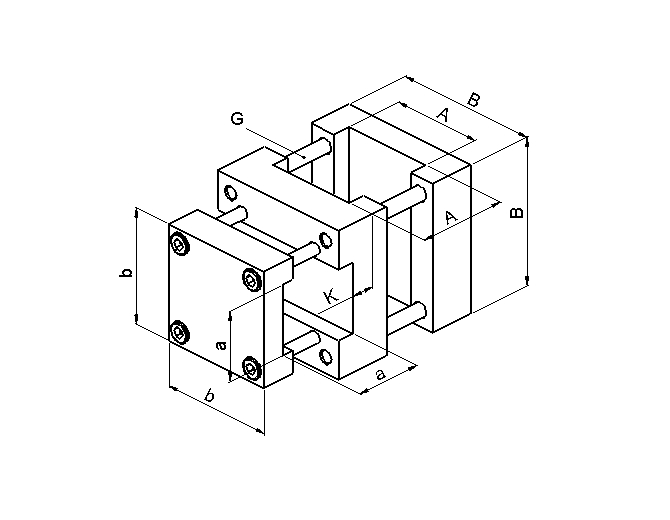

Reduzier – Kreuz – Element RK
Reduzier - Kreuz - Element RK
| Reduzierendes Kreuzelement, das zwei Rohre unterschiedlicher Abmessungen miteinander verbindet. Zum Beispiel verbindet Kreuzelement RK 54 ein Rohr 50 x 50 mm mit einem Rohr 40 x 40 mm. Ebenfalls bestens geeignet zum Anbau von Funktionselementen, die in zwei Ebenen einstellbar sein müssen. |  |
 | |
| Bei Bestellung bitte Größe angeben! Bestellbeispiel: RK 43 | |
| A | B | C | D | E | F | G | H | J | K | L | M | N | O | P | R | S | X | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Größe 20 | 20 | 36 | 16 | 8 | 72 | 108 | M 4 | 64 | 66 | 10 | 64 | 50 | 26 | 6 | 60 | 54 | 17 | 19 |
| Größe 30 | 30 | 50 | 20 | 10 | 100 | 150 | M 5 | 90 | 90 | 10 | 90 | 70 | 38 | 8 | 80 | 76 | 20 | 26 |
| Größe 40 | 40 | 64 | 24 | 12 | 128 | 192 | M 6 | 116 | 114 | 10 | 116 | 90 | 50 | 10 | 100 | 100 | 26 | 33 |
| Größe 50 | 50 | 80 | 30 | 15 | 160 | 240 | M 8 | 145 | 140 | 10 | 140 | 110 | 62 | 12 | 120 | 125 | 34 | 42 |
| Größe 60 | 60 | 100 | 40 | 20 | 200 | 300 | M 10 | 180 | 170 | 10 | 170 | 135 | 75 | 14 | – | – | – | 52 |
| Größe 80 | 80 | 120 | 40 | 20 | 240 | 360 | M 12 | 220 | 210 | 10 | 200 | 160 | 95 | 18 | – | – | – | 62 |
