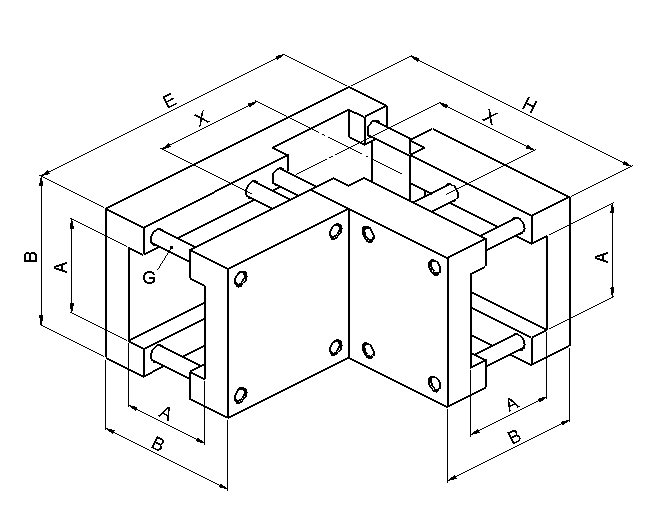

    Vierfach - Knoten VK


        Zum Verbinden zweier Rohrenden mit einem
        durchgehenden Rohr. Vorwiegend als Eckverbindung,
        wenn zwei waagrechte Rohrenden im rechten Winkel
        an eine senkrechte Stütze stoßen. Für die
        Rohrenden bitte Tabellenmaß x = Abstand zum
        Kreuzungspunkt beachten!









        Bei Bestellung bitte Größe angeben!

        Bestellbeispiel: VK 40


    A B C D E F G H J K L M N O P R S X
    Größe 20 20 36 16 8 72 108 M 4 64 66 10 64 50 26 6 60 54 17 19
    Größe 30 30 50 20 10 100 150 M 5 90 90 10 90 70 38 8 80 76 20 26
    Größe 40 40 64 24 12 128 192 M 6 116 114 10 116 90 50 10 100 100 26 33
    Größe 50 50 80 30 15 160 240 M 8 145 140 10 140 110 62 12 120 125 34 42
    Größe 60 60 100 40 20 200 300 M 10 180 170 10 170 135 75 14 - - - 52
    Größe 80 80 120 40 20 240 360 M 12 220 210 10 200 160 95 18 - - - 62
