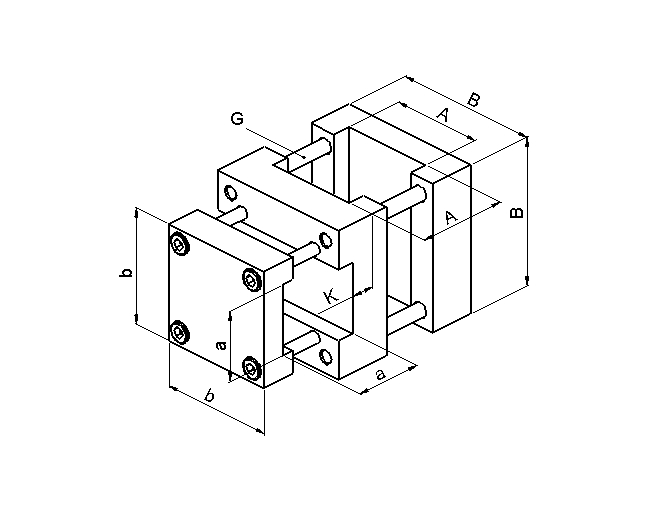

    Reduzier - Kreuz - Element RK


        Reduzierendes Kreuzelement, das zwei Rohre
        unterschiedlicher Abmessungen miteinander verbindet.
        Zum Beispiel verbindet Kreuzelement RK 54 ein
        Rohr 50 x 50 mm mit einem Rohr 40 x 40 mm.

        Ebenfalls bestens geeignet zum Anbau von
        Funktionselementen, die in zwei Ebenen einstellbar
        sein müssen.







        Bei Bestellung bitte Größe angeben!

        Bestellbeispiel: RK 43


    A B C D E F G H J K L M N O P R S X
    Größe 20 20 36 16 8 72 108 M 4 64 66 10 64 50 26 6 60 54 17 19
    Größe 30 30 50 20 10 100 150 M 5 90 90 10 90 70 38 8 80 76 20 26
    Größe 40 40 64 24 12 128 192 M 6 116 114 10 116 90 50 10 100 100 26 33
    Größe 50 50 80 30 15 160 240 M 8 145 140 10 140 110 62 12 120 125 34 42
    Größe 60 60 100 40 20 200 300 M 10 180 170 10 170 135 75 14 - - - 52
    Größe 80 80 120 40 20 240 360 M 12 220 210 10 200 160 95 18 - - - 62
