Automatisierungskomponenten

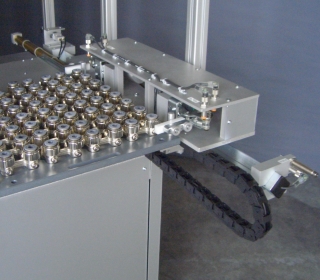

Palettenzuführung | Technische Daten






        Einsatzgebiet:

         - Wechseleinrichtung von Paletten zwischen
           einem Palettenturm und einem
           Kreuztisch oder Schrittzylinder

        Hublängen:      - Sonderanfertigung, bis ca. 1000 mm
        Antrieb:      - Pneumatischer Zylinder 25
        Antriebskraft:      - 200 N bei 5 bar
        Betriebsdruck:      - max. 8 bar
        Hubverstellung      - Stufenlos, 0 bis Nennhub, über klemmbare Anschläge auf dem
           Führungsrohr
        Endlagendämpfung
         - Hydraulisch
        Endlagenabfrage:     Elektrisch:
         - Halter für Näherungsschalter M 12 x 1 (optional)

        Pneumatisch:
         - Aufschraubbare Endschalter (optional)
        Werkstoffe:      - Aluminium eloxiert
         - Schrauben verzinkt
        Führungselemente:      - Führungsrohr Stahl verzinkt
         - Rollelemente Kugellager
         - Zylinderrohr Messing
         - Dichtungen NBR
         - Palettenführungen Stahl verzinkt
