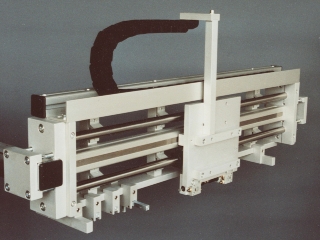

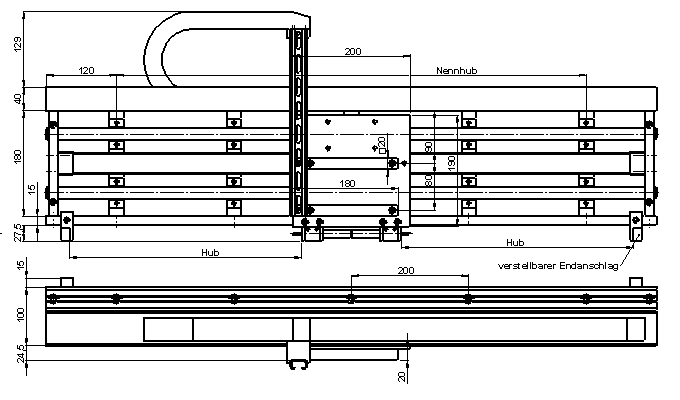

Portaleinheit PH 200 | Technische Daten | Abmessungen | Zubehör






        Einsatzgebiet:

         - Universelle Einsatzmöglichkeit
         - Mehrfachanordnung von Vertikaleinheiten
           möglich
         - Große Hublängen realisierbar
         - Unterschiedliche Antiebszylinder einsetzbar

         Anwendungsbeispiele:

         - Mehrfache und gleichzeitige        Handlingsaufgaben möglich
         - Pick & Place Anwendungen, kombinierbar mit
           Vertikaleinheiten
         - Magazinieren von Teilen
         - Sortieraufgaben
         - Palettieren in Verbindung mit
           Schrittzylinder SZ 35


        Hublängen (mm):      - 600 bis 2000 (in 200 mm Sprüngen)
        Antriebsmöglichkeiten:      - Kolbenstangenloser pneumatischer Zylinder für einzelne
           Hubbewegungen über 400 mm

         - Zylinder ZP 25 / ZM 25 oder X 25 in Einzel- oder
           Tandemanordnung, je nach Bedarfsfall
        Antriebskraft:      - 200 N bei 5 bar
        Betriebsdruck:      - max. 8 bar
        Hubverstellung     Stufenlos:
         - Beim kolbenstangenlosen Zylinder über externe, klemmbare
           Anschläge / Zwischenanschläge
         - Bei Zylindern ZP 25 / ZM 25 oder X 25 über Anschläge direkt
           auf der Kolbenstange
        Endlagendämpfung:      - Hydraulisch
         - 2x Stoßdämpfer
        Endlagenabfrage:      - Elektrisch
         - Gewinde M12 x 1 für Näherungsschalter (optional)
         - auch pneumatische Endlagenabfrage möglich
        Einbaulage:      - Horizontal
        Befestigung:      - Stirn- oder rückseitig, über Adapterplatten an HK-Elemente
        Gewicht:      - Beim Kolbenstangenlosen Zylinder:
           9,5 kg plus 2,25 kg je 200 mm Hub
         - Bei Zylindern ZP 25 / ZM 25 oder X 25:
           Je nach Ausführung unterschiedlich
        Werkstoffe:      - Aluminium eloxiert
         - Schrauben verzinkt
        Führungselemente:      - Gehärtete Führungsstangen, optional rostfrei
         - Offene Kugelbüchsen





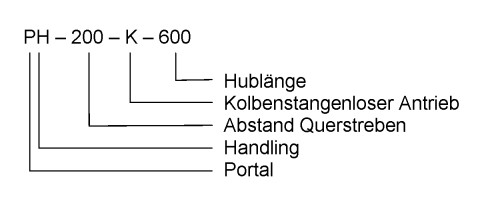

        Bestellbeispiel: PH - 200 - K - ....

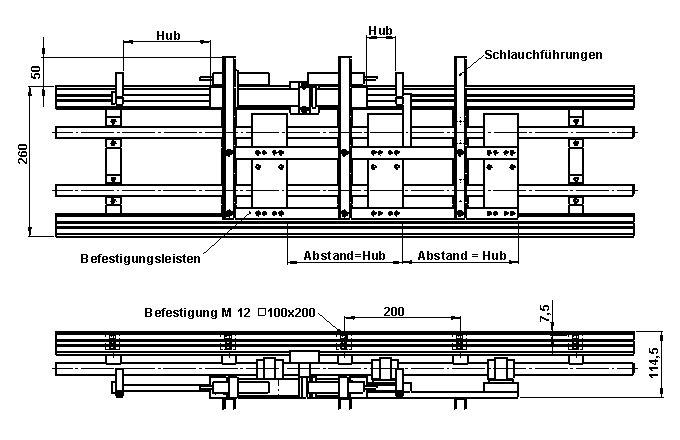

    Abmessungen mit Zylinder Z 25:

    Mehrfachanordnungen der Vertikaleinheiten und Tandemhübe mit zwei Antriebszylindern möglich

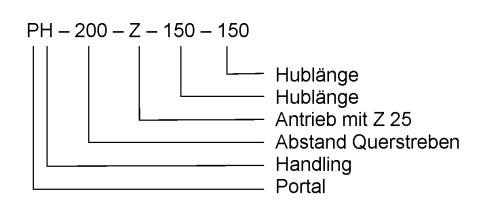

        Bestellbeispiel: PH - 200 - Z - ....( - ....)

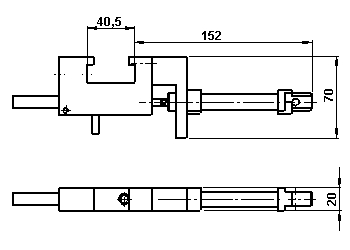

        Zwischenanschlag:

         - Klemmbarer Zwischenanschlag
           an der unteren Leiste des Handlings
         - Dadurch Veränderung der Endlage
         - Gewinde M 12x1 für Näherungsschalter
         - Universell einsetzbar für alle Hublängen

        Bezeichnung: PH - 200 - ZA

        Weiteres Zubehör:
        Drosseln (mm):      - M5 Gewinde
         - Geschwindigkeitsdrosselung direkt am Zylinder
        Näherungsschalter:      - Außengewinde M 12 x 1
         - Schaltabstand Stahl: 4 mm
        Kabeldose mit geradem Stecker:      - Kabeldose zu Näherungsschalter M 12 x 1
        Kabeldose mit gewinkeltem Stecker:      - Kabeldose zu Näherungsschalter M 12 x 1
