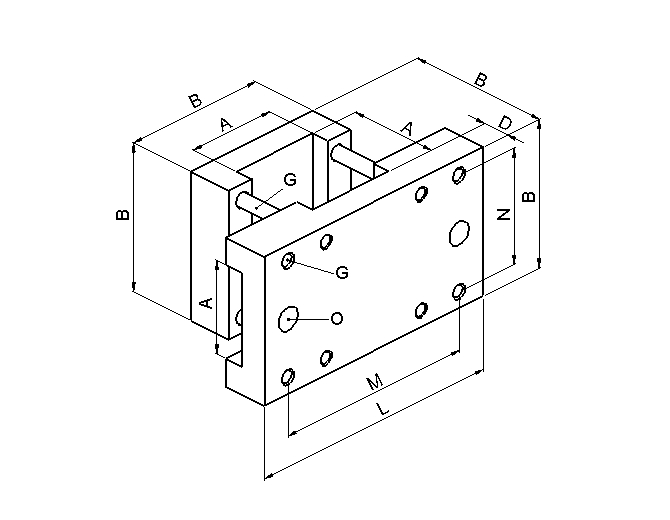

    Aufbau - Element AB


        Zum Befestigen von Teilen oder Aggregaten
        an einem querlaufenden Rohr. Die mit vier
        Gewindelöchern und zwei Durchgangsbohrungen
        versehene Aufspannplatte kann längs oder quer
        zum Rohr angebracht werden.










        Bei Bestellung bitte Größe angeben!

        Bestellbeispiel: AB 40


    A B C D E F G H J K L M N O P R S X
    Größe 20 20 36 16 8 72 108 M 4 64 66 10 64 50 26 6 60 54 17 19
    Größe 30 30 50 20 10 100 150 M 5 90 90 10 90 70 38 8 80 76 20 26
    Größe 40 40 64 24 12 128 192 M 6 116 114 10 116 90 50 10 100 100 26 33
    Größe 50 50 80 30 15 160 240 M 8 145 140 10 140 110 62 12 120 125 34 42
    Größe 60 60 100 40 20 200 300 M 10 180 170 10 170 135 75 14 - - - 52
    Größe 80 80 120 40 20 240 360 M 12 220 210 10 200 160 95 18 - - - 62
